Systemet bygger på värme i första hand från sol och berg. (Vi har också en jordvärmeanläggning, se nedan.) Vårt behov av el kommer i första hand från vindkraft.

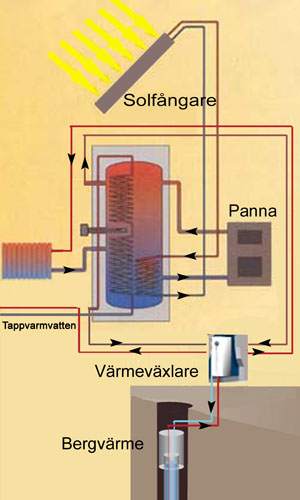

Skiss efter artikel i Sveriges natur nr 2/04 s. 64-65 kopletterad med bild från IVT och lite eget arbete.

Solvärme

Produktionen kan Du se under "Solvärmen" i menyn överst.

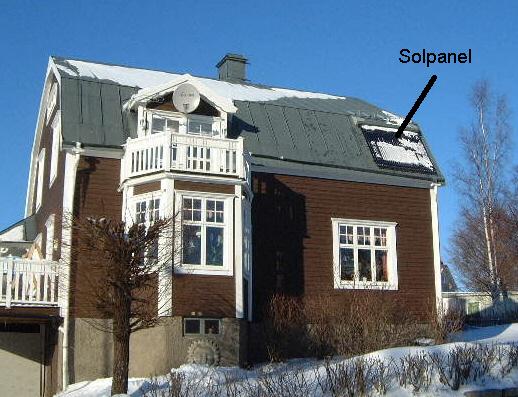

September 2000 sattes en solfångare (MAZDON med 30 vakumrör, 3,2 kvadratmeter) igång. (Torbjörn Bylund) gjorde arbetet.

Bergvärme

Den 1 april 2011 startade vi bergvärme. Det var 6,5 meter ned till berget och i berget är borrat 214 meter. Värmepumpen är en IVT HT Plus C-11 på 11 kW.

Anläggningen installerad av Kjell på Evert Berglunds Rör i Härnösand.

Se hur bergvärme fungerar. Länk från (öppnas i nytt fönster) som är det märke vi har.

Vindkraft

Vi har andelar i vindkrafts-kooperativet sedan starten i oktober 1996. Varje andel gav 737,42 kWh under 2011.

Jordvärme

Hösten 1994 startade vi en EUFOR 2000 jordvärmepump med ett nedgrävt kopparrör på 50 m. Inkopplingen är så att den värmer returvattnet från radiatorerna innan vattnet går vidare till en slinga i ackumulatortanken. Jordvärmen klarar ensam att värma huset vid en utetemperatur ner till ca +1. Ger alltså inget varmvatten.

Under våren 2011 har denna stängts av i avvaktan på vad bergvärmen ger.

Ackumulatortank
Volymen är 750 liter. Nyttjar solvärme i första hand. Solpanelen värmer tanken från botten.
(Sedan bergvärme installerats 1 april 2011 används inte de två elpatronerna i tanken. En är urkopplad och en kan användas som reserv).

Vedpanna
När panntemperaturen går över 80 grader shuntas kallt vatten från botten av ackumulatortanken till pannan. Hett vatten fylls på från pannan till översta delen i tanken.

Tappvarmvatten
Inkommande kallvatten förs först in i en slinga i tanken där det förvärms av eventuell solvärme eller värme från vedpannan. Därefter till bergvärmeanläggningen innan det går ut till tappställena.

Värmen i huset
Liknande system som för tappvarmvattnet. Returvatten från radiatorerna förs först in i ackumulatortanken där det förvärms av eventuell solvärme eller värme från vedpannan. Därefter till bergvärmeanläggningen innan det åter går ut till radiatorerna.

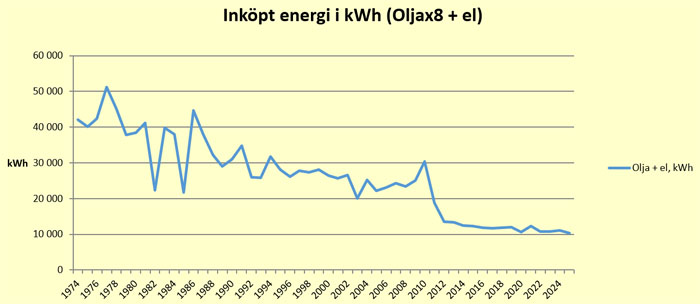

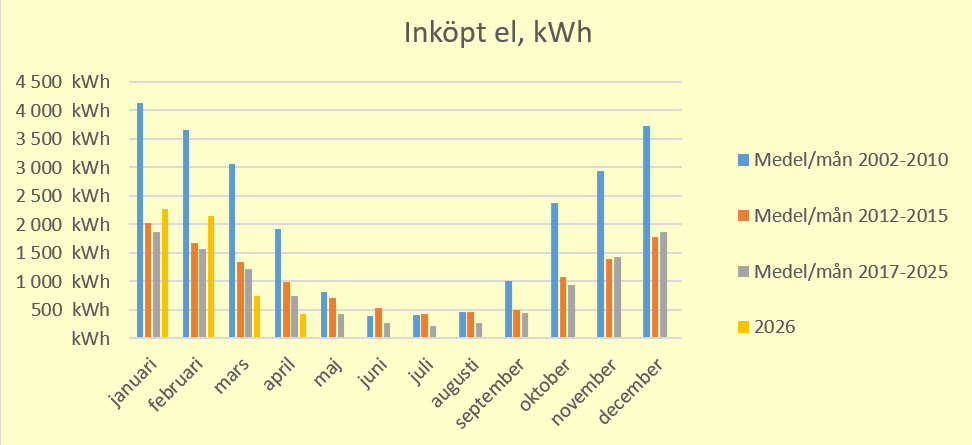

Energiåtgång i huset sen vi flyttade in 1973 till 2009.
